详细说明：

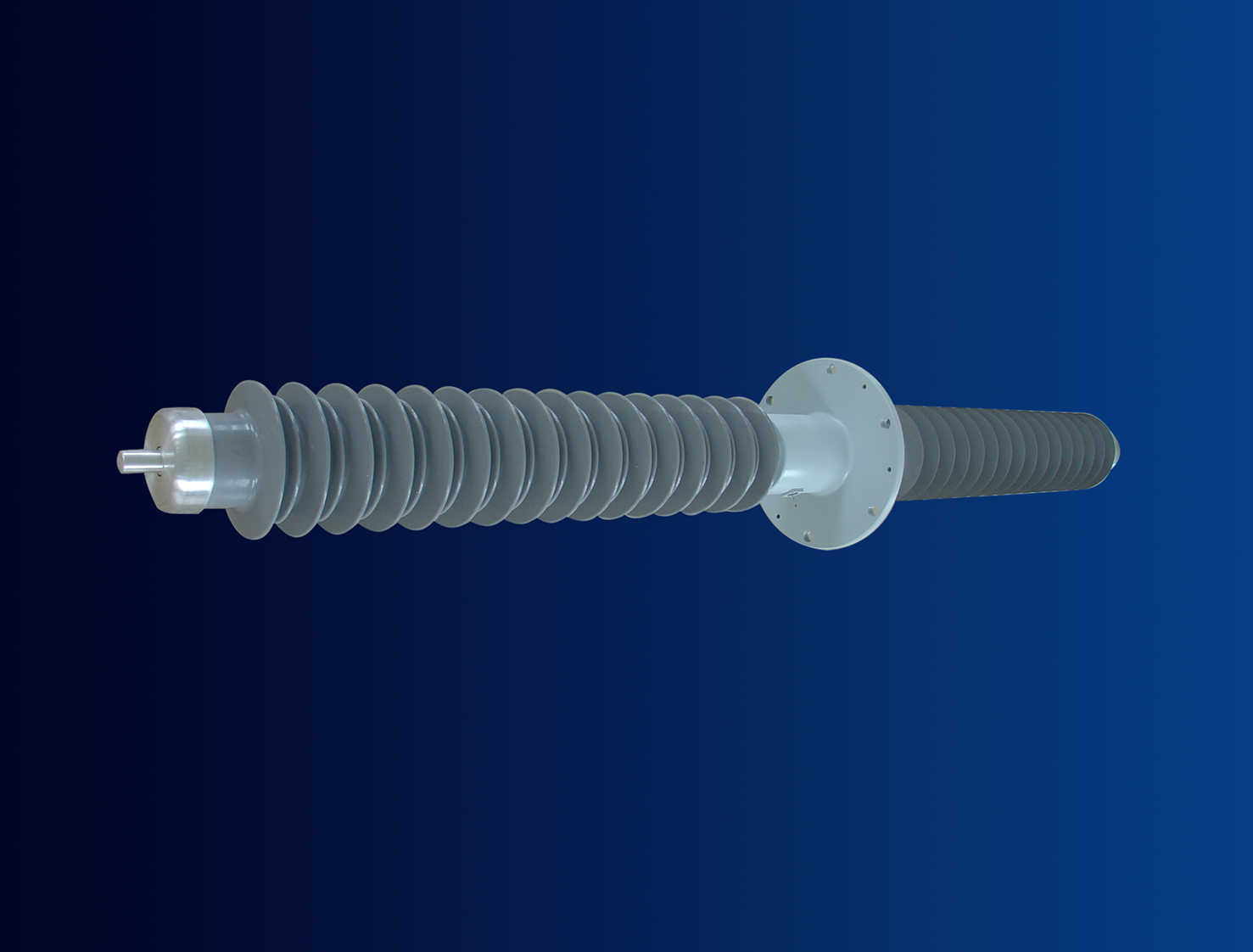

穿墙套管技术条件及参数

一、       使用条件

1、 适用于12-550kV电力系统；

2、 户内户外均可使用；

3、 环境温度：-40℃~+40℃（最低运行环境温度为-48℃）；

4、 海拔高度：≤1000m（超过1000m可另行设计）；

5、 安装角度：任意角度安装；

6、  污秽等级：可应用于Ⅲ级以上重污秽地区；

二、电气参数

1、产品型号：FECR-126/1600

2、额定电压（kV）：126 kV      标称电压（kV）：110 kV

3、 额定电流（A）：1600A

4、 污秽等级： Ⅳ

5、 60s工频耐受电压（kV）：230 kV

6、 雷电冲击耐受电压（kV）：550 kV

7、 介质损耗角正切：≯0.7%

8、  局部放电：1.05Ur/√3下测量 ≯10pC

9、  抗弯负荷：5000N

三、型号说明

F复合外套   E玻璃纤维浸环氧树脂  C 穿墙套管  R电容型
